Stopka krawędziowa kompensacyjna prawa CR10

Description

Stopka kompensacyjna prawa, z płozą dwupoziomową, amortyzującą  do stebnówek 1-igłowych z transportem dolnym.  Stopka kompensacyjna z ruchomą płozą ułatwia zszywanie ze sobą dwóch warstw w idealnie równej odległości od krawędzi. Ruchoma płoza dostosowuje się do grubości materiału a stała płoza umożliwia płynne przesuwanie się materiału.

Co to są stopki CL i CR

CL lewa  i CR prawa  to stopki kompensacyjne (z prowadnikiem) stopki dociskowe stosowane w stebnówkach 1-igłowych. Posiadają prowadnik i sprężynkę amortyzującą.
Ich zadaniem jest prowadzenie materiału tak, aby szew przebiegał zawsze w tej samej odległości od krawędzi materiału, zagięcia lub lamówki.
Stosowane są calowe oznaczenia rozmiaru:  (np. CR 1/32,  CR 1/16,  CR1/8, 1/4 cala itd.)
Stosowane są także metryczne oznaczenia rozmiaru: (np. CR10-1 mm, CR15-1,5 mm, CR20-2,0 mm, CR25-2,5 mm, CR30-3,0 mm, CR40-4,0 mm, CR50-5,0 mm itd.)

Stopki są dostępne w wariancie lewa i prawa oraz w następujących rozmiarach:

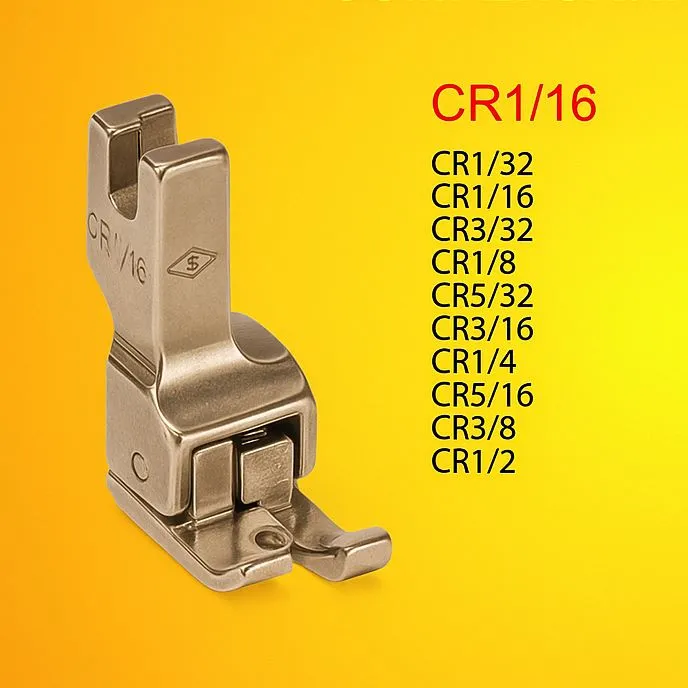

Stopka kompensacyjna prawa

• CR1/32 – 0.8 mm
• CR1/16 – 1.6 mm
• CR3/32 – 2.4 mm
• CR1/8 –  3.2 mm
• CR5/32 – 4.0 mm
• CR3/16 – 4.8 mm
• CR1/4 –  6.4 mm
• CR5/16 – 8.0 mm
• CR3/8 – 9.5 mm
• CR1/2 – 12.7 mm

Stopka kompensacyjna lewa

• CL1/32 – 0.8 mm
• CL1/16 – 1.6 mm
• CL3/32 – 2.4 mm
• CL1/8 – 3.2 mm
• CL5/32 – 4.0 mm
• CL3/16 – 4.8 mm
• CL1/4 –  6.4 mm
• CL5/16 – 8.0 mm
• CL3/8 – 9.5 mm
• CL1/2 – 12.70 mm

Różnica między CL a CR

CL – stopka kompensacyjna lewa

Prowadnik znajduje się po lewej stronie igły. Stosuje się ją, gdy krawędź materiału powinna biec po lewej stronie stopki (igła szyje po prawej stronie prowadnika).

CR – stopka kompensacyjna prawa

Prowadnik znajduje się po prawej stronie igły. Wykorzystuje się ją, gdy krawędź materiału powinna znajdować się po prawej stronie stopki (igła szyje po lewej stronie prowadnika).

W praktyce są to lustrzane odbicia – wybór zależy od tego, po której stronie igły chcemy prowadzić materiał.

Typowe zastosowania w produkcji odzieży

• precyzyjne szycie brzegów i stębnówek przy zagięciach, lamówkach i taśmach,

• szycie w pobliżu grubych szwów krzyżowych lub zgrubień,

• praca z lamownikami i prowadnikami taśm, gdzie stopka kompensuje grubość materiału,

• stębnowanie wzdłuż obszyć, lamówek czy przy wszywaniu wypustek.

Stopki CL i CR marek Suisei oraz Yao-Han są standardowymi akcesoriami zamiennymi pasującymi do wielu przemysłowych maszyn szwalniczych.

Wymiary i wersje sprężynowe

Stopki dostępne są w rozmiarach takich jak 1/32, 1/16, 1/8, 1/4 cala – oznacza to odległość szwu od krawędzi materiału.
Niektóre modele mają wbudowaną sprężynę, która umożliwia płynniejsze prowadzenie po nierównościach lub zgrubieniach. Wybór rozmiaru powinien odpowiadać planowanej szerokości szwu lub lamówki.

Najczęściej spotykane rozmiary (metryczne)

• • • • 1,0 mm (≈ 1/32″) – bardzo wąska stębnówka, np. do dekoracyjnych przeszyć tuż przy krawędzi.
      • 1,6 mm (≈ 1/16″) – wąski odstęp, często używany w odzieży lekkiej.
      • 2,4 mm (≈ 3/32″) – popularny rozmiar w koszulach, bluzkach i lekkiej konfekcji.
      • 3,2 mm (≈ 1/8″) – najczęściej stosowany w ogólnej konfekcji odzieżowej i przy lamówkach.
      • 4,0 mm (≈ 5/32″) – przeszycia średnio szerokie, ozdobne lub techniczne.
      • 4,8 mm (≈ 3/16″) – używany przy odzieży cięższej, np. roboczej.
      • 6,4 mm (≈ 1/4″) – szeroki odstęp do grubych materiałów, jeansu, kurtek, galanterii.

    Stopki o oznaczeniu SR to te same stopki co CR

    Model   Szerokość (mm)
    SR10     1,0 mm
    SR15     1,5 mm
    SR20     2,0 mm
    SR25     2,5 mm
    SR30     3,0 mm
    SR40     4,0 mm
    SR50     5,0 mm
    SR60     6,0 mm
    SR65     6,5 mm
    SR70     7,0 mm
    SR80     8,0 mm
    SR100    10,0 mm
    SR130    13,0 mm

    Stopki kompensacyjne – podsumowanie

    Stopki kompensacyjne, nazywane także stopkami krawędziowymi, służą do wyjątkowo precyzyjnego prowadzenia szwu równolegle do krawędzi materiału podczas szycia odzieży oraz innych wyrobów tekstylnych. Ich specjalna konstrukcja – z ruchomą płozą, która dostosowuje się do grubości zszywanych warstw – pozwala zachować stałą odległość szwu od brzegu bez względu na zmiany grubości lub liczbę przeszywanych warstw.

    Zastosowanie stopek kompensacyjnych

    • Wykorzystuje się je przede wszystkim w szyciu ozdobnym (stebnowaniu) oraz przy precyzyjnym łączeniu warstw materiału, np. w szyciu kołnierzyków, mankietów, kieszonek czy patek.

    • Stopki kompensacyjne są nieocenione zarówno przy cienkich tkaninach odzieżowych, jak i przy szyciu wielowarstwowym i grubszych materiałów tapicerskich lub skórzanych.

    • Modele serii CR (prawa stopka) i CL (lewa stopka) pozwalają na prowadzenie szwu odpowiednio po prawej lub lewej stronie krawędzi – wybór zależy od typu operacji oraz kierunku prowadzenia materiału.



    Zalety stosowania

    • Pozwalają uzyskać perfekcyjny, prosty ścieg w równych odstępach od brzegu, nawet przy produkcji seryjnej.

    • Redukują przesunięcia warstw materiału podczas szycia i zapewniają lepszą powtarzalność na całej długości szwu.

    • Są łatwe do montażu, pasują do większości stebnówek  przemysłowych.

    • Dostępne w różnych rozmiarach, co pozwala dobrać stopkę do konkretnej operacji i wymaganych parametrów szwu.

    Stopki kompensacyjne są więc narzędziem niezastąpionym przy wszelkich zadaniach wymagających precyzji oraz estetycznego wykończenia w profesjonalnym.
